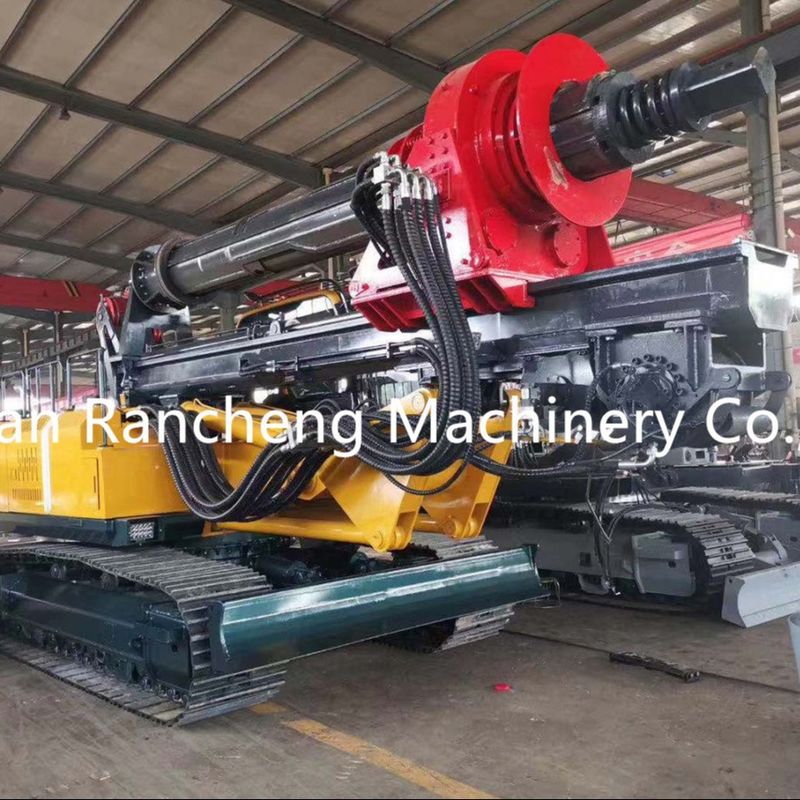

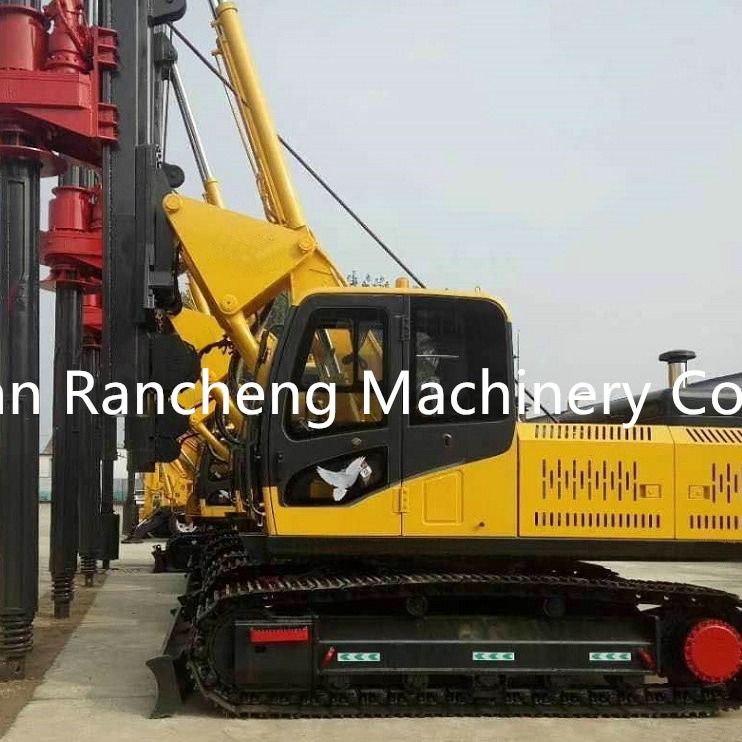

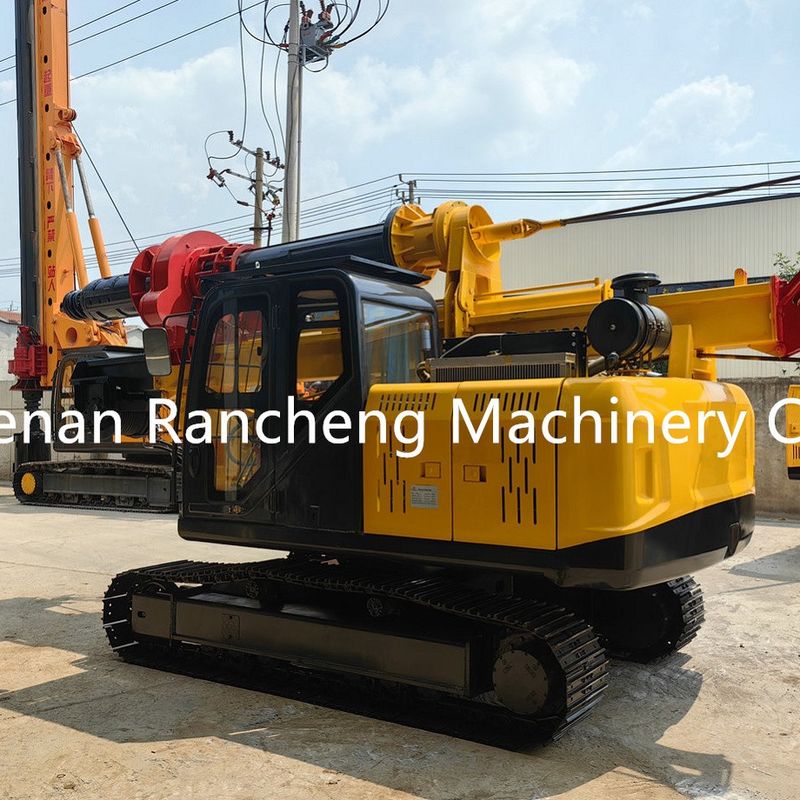

Forage hydraulique à petite rotation mini-forage à pile avec 15 m de profondeur de forage
Description des produits
La plateforme de forage hydraulique rotative RCQ515M adopte un mode de forage sous pression, permettant une profondeur de forage maximale de 15 mètres.permettant des diamètres de trous de pile allant de 500 à 1200 mm, ce qui le rend adapté à un large éventail d'applications de fondation peu profonde.
Cette plateforme de pilonnage compacte et efficace offre une efficacité de forage élevée et, grâce à sa mobilité, elle peut être rapidement déplacée sur le site suivant à l'achèvement des travaux.la commodité, et son efficacité opérationnelle le rendent particulièrement adapté aux projets nationaux de construction de voies ferrées à grande vitesse.
Spécifications de la machine
| Diamètre de forage |
Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil. |
profondeur de forage |
15m |
| Moteur diesel |
Yuchai 95 kW |
| Le couple de la tête de puissance (KN.m) |
45KN.m |
| Vitesse de rotation (r/min) |
Le nombre de rouleaux par seconde |
| Force de poussée maximale de la bouteille d'huile sous pression |
80KN |
| Force de levage maximale de la bouteille d'huile sous pression |
100KN |
| Ballade d'huile sous pression max Trait |
2 000 mm |
| Force de levage maximale du treuil principal |
120KN |
| Velocité maximale du treuil principal sur une seule corde |
60 m/min |
| Diamètre de la corde principale du treuil |
20 mm |
| La force de levage maximale du treuil d'aide |
15KN |
| Velocité maximale du treuil d'assistance à une seule corde |
60 m/min |
| Diamètre de la corde du treuil d'assistance |
16 mm |
| Vitesse de déplacement |
3 km/h |
| Gradient de montée maximal |
30° |
| Dégagement au sol minimum |
400 mm |
| Largeur de la planche de rampe |
450 mm |
| Pression de fonctionnement du système |
32 MPa |
| Dimension du transport de la machine |
8x2,3x3,3m |
Le poids |
16.5T |
| Dimension de fonctionnement de la machine |
5.7X2.3X9m |
Les avantages de la machine
1Système hydraulique avancé
La plateforme est équipée d'un système hydraulique qui assure une correspondance optimale de tous les sous-systèmes du véhicule, offrant un fonctionnement en douceur, une faible consommation d'énergie et une usure mécanique réduite.
2Système de treuil fiable
Un système de presse à tambour et à corde en rainures sur le treuil principal empêche la morsure et l'abrasion de la corde, prolongeant la durée de vie de la corde métallique et assurant des opérations de levage stables.
3. Interface de commande intelligente
Le système électrique est doté d'une surveillance en temps réel des données opérationnelles telles que la profondeur de forage..
4Une structure solide et une sécurité
Les composants structurels clés - y compris le mât, le châssis et le mécanisme parallélogramme - sont développés avec une analyse des éléments finis,assurer un facteur de sécurité élevé et une longue durée de vie, même dans des conditions de travail difficiles.
5Une tête d' alimentation améliorée avec système tampon.
La tête de puissance améliorée intègre un nouveau dispositif tampon, offrant un couple de sortie plus puissant et une meilleure protection pour la longévité de l'équipement dans des conditions de forage variables.
6. Large capacité d'adaptation technique
Le RCQ515M convient à un large éventail d'applications telles que l'ingénierie municipale, les autoroutes, les fondations de ponts ferroviaires, les infrastructures rurales et le développement immobilier.Il peut gérer diverses conditions au sol., y compris les trous secs et les couches aquifères.
7- Commodité de transport et de mise en place
Conçu pour être transporté à bord avec des barres de forage, le RCQ515M permet une mobilisation rapide et une construction flexible, offrant des avantages à la fois économiques et pratiques aux entrepreneurs du projet.
